產品簡介

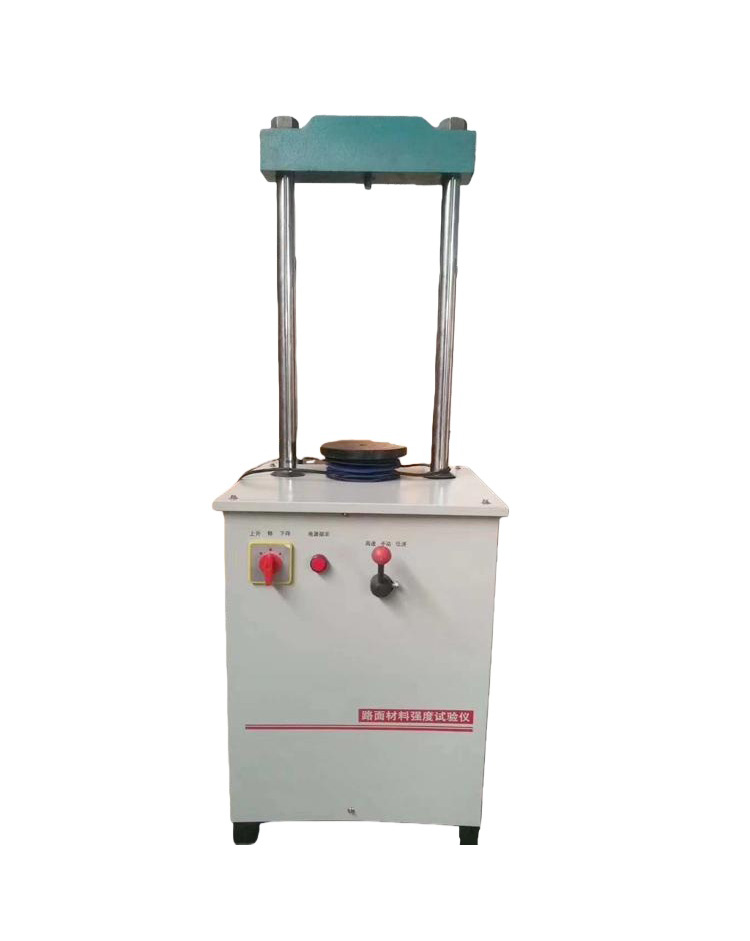

LH127-2型路面材料強度試驗儀是一款集機械、液壓與電子技術于一體的高性能工程檢測設備。
本儀器嚴格遵循國家相關標準（如JTG E40、JTG E51等），專用于測定路基、路面基層材料及多種穩定土的無側限抗壓強度與加州承載比（CBR）。
其設計先進，結構穩固，操作便捷，數據精準，是公路、市政、鐵路及機場等工程建設領域進行質量控制和材料研究的理想工具。
工作原理
本儀器采用液壓加載與電子測控相結合的工作原理。啟動設備后，液壓系統驅動活塞勻速上升，對放置于承載板上的試件施加垂直荷載。荷載的大小由高精度負荷傳感器實時采集，試件的變形則由位移傳感器同步監測。所有數據傳輸至內置的微處理器或外接計算機，系統自動繪制“荷載-位移”曲線，并計算、顯示最終的關鍵力學性能指標。
主要技術參數
最大試驗力： 100 kN
荷載測量精度： ±1% F.S.
位移測量分辨率： 0.01 mm
加載速度范圍： 0.1 ~ 3.0 mm/min (無級可調)
貫入桿直徑： φ50 mm (±0.1mm，CBR試驗專用)
適用試件尺寸： φ50 mm × 50 mm, φ100 mm × 100 mm, φ150 mm × 150 mm
重量：50kg
系統組成
主機框架： 高強度結構鋼，確保加載過程穩定、無晃動。
液壓加載系統： 包括電機、油泵、油缸及精密調速閥，實現穩定勻速加載。
電子測控系統：
負荷傳感器： 直接測量施加于試件上的荷載。
移傳感器： 測量試件的壓縮變形或貫入桿的貫入深度。
數據采集盒與顯示屏： 實時顯示荷載、位移、時間及試驗曲線。
試驗附件：
上、下承載板： 用于放置試件。
貫入桿與量程環： 用于CBR試驗。
變形量測架： 用于固定位移傳感器。
專用工具箱： 包含制樣模具、扳手等必備工具。
