概述簡介

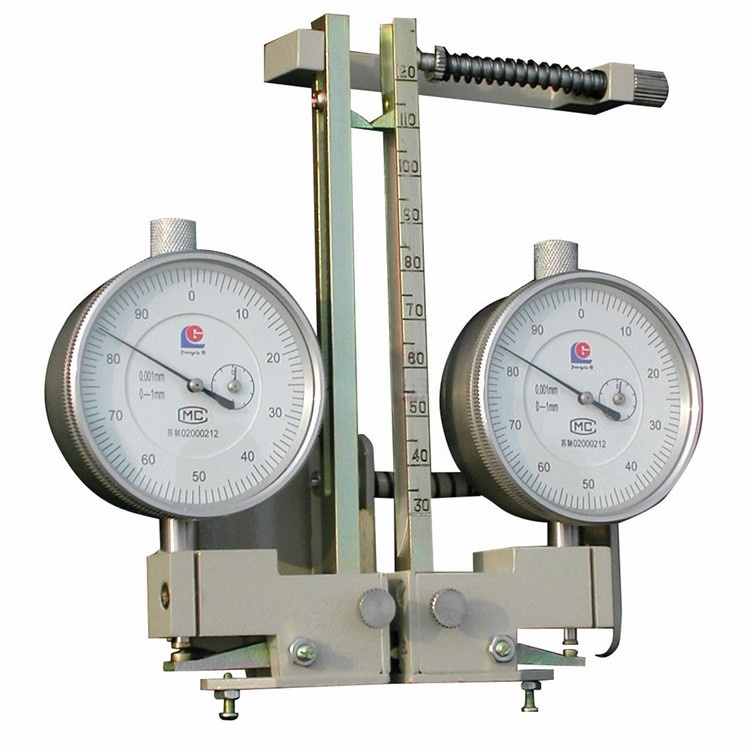

該儀器系屬機械接觸式位移計，適合用來測量材料的各種不大的位移，從而獲取材料的某些機械力學性能的指標。

應用范圍

(1)   主要用來測量金屬材料和一些非金屬材料的某些機械力學性能。

可配合萬能試驗機來測定材料的位移或應變，通過換算可求得材料的彈性模量及屈服強度。并能用于鋼筋張拉工藝中的變形控制。

(2)   可以在各種不同場合下使用，在室內外均可使纖維變形，不需改正。因此，廣泛應用于各工業位移或應變的測量分析及控制。特別對螺紋鋼筋的機械力學性能的測量更為優越。

技術參數

(1)   夾持試件最大尺寸:   圓柱試件直徑φ0-25mm    板狀試件厚度60-25mm;

(2) 尺寸范圍:30-120mm;

(3) 配用量表: 百分表測量范圍:0-3mm;  分度值:0.01mm;

千分表測量范圍:0-1mm  分度值:0.001mm;

(4) 配用量表精度等級:1級。

產品特點

構造簡單、使用方便、工作可靠、適應性好、經濟耐久、可以重復使用，并可通過增大標距來提高測量的靈敏度。

該儀器重量輕，讀數清晰、結構緊湊，可按照不同精度要求選用百分表或千分表。因此該儀器在材料試驗中是理想的測試儀器。

使用說明

(1)根據使用和實際需要，決定標距值和選用量表。

(2)調整正上刀口的位置，使上、下刀口間的距離等于標距值。

(3)松開緊固螺釘調整量表位置，使上刀口底面與底板上定位螺釘接觸，尖與量表測量平面接觸。測拉伸變形時，量表起始位置應在指針正向行程0.1mm以上。然后，固定好量表，轉動量表罩圈在需要位置上。需注意，緊固量表時，要保證量表測桿能上下運動自如，不被卡住。如系重復使用，則不需每次試驗都要調整量表位置。

(4)握住引伸儀，壓縮彈簧使兩刀口分開，夾持在試件上，如嫌夾緊力不夠，可調整連接板簧帽。

5)如增加上刀口夾緊力時，需在標桿上使用夾緊架，其位置應盡量靠近上刀口處，夾緊力也可以通過簧帽調整。

(6)試件在標距范圍內的伸長量取兩表數值的平均值進行計算。
